Разновидности теплообменников: подбираем качественный

Теплообменники – это устройства, предназначенные для передачи тепла между двумя или более средами, находящимися в разных температурных режимах. В этой статье мы рассмотрим основные типы теплообменников, их особенности, преимущества и недостатки, а также критерии выбора качественного оборудования.

Классификация теплообменников по принципу работы

Они широко используются в различных отраслях промышленности, системах отопления, вентиляции и кондиционирования, энергетике и многих других областях. Правильно подобрать и купить теплообменник важно для эффективности и надежности системы в целом.

По принципу работы теплообменники делятся на две основные группы:

• Рекуперативные теплообменники: В этих устройствах тепло передается через стенку, разделяющую теплоносители. Теплоносители движутся одновременно и обмениваются теплом без смешивания.
• Регенеративные теплообменники: В этих устройствах тепло аккумулируется в специальной насадке, которая попеременно контактирует с горячим и холодным теплоносителем.

Основные типы рекуперативных теплообменников

Рекуперативные теплообменники являются наиболее распространенным типом теплообменного оборудования. К ним относятся:

• Кожухотрубные теплообменники: Это классическая конструкция, состоящая из кожуха, внутри которого размещен пучок труб. Один теплоноситель движется внутри труб, а другой – в межтрубном пространстве.
  • Преимущества: Высокая надежность, возможность работы с высокими давлениями и температурами, простота обслуживания.
  • Недостатки: Относительно большие габариты и вес, низкий коэффициент теплопередачи по сравнению с другими типами теплообменников.

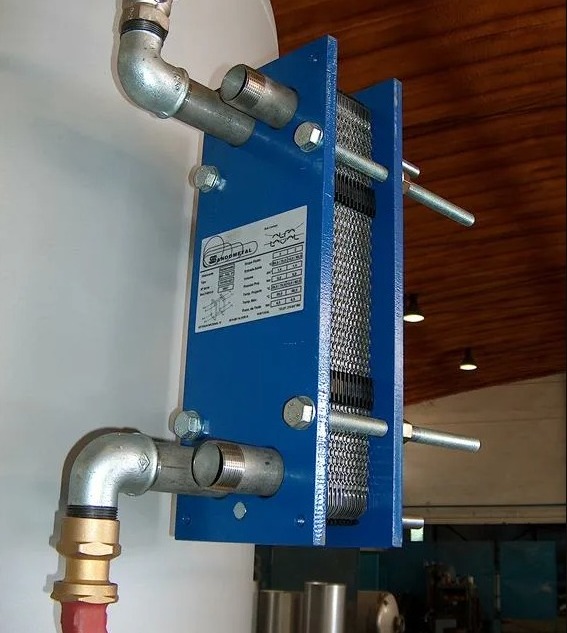

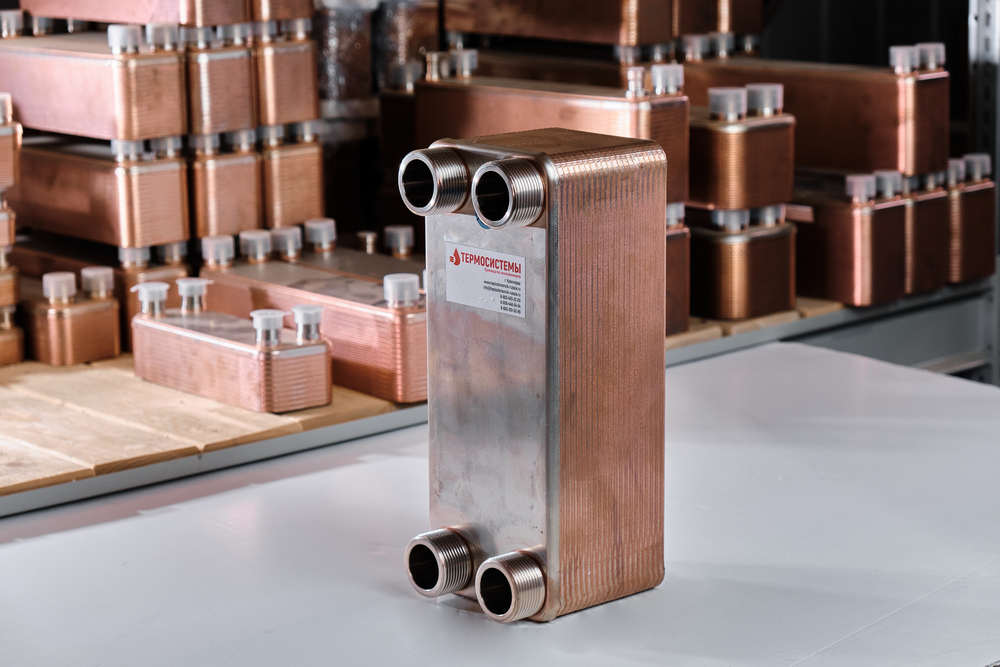

• Пластинчатые теплообменники: Состоят из набора гофрированных пластин, между которыми движутся теплоносители. Пластины обеспечивают большую площадь поверхности теплообмена, что повышает эффективность.
  • Преимущества: Высокий коэффициент теплопередачи, компактные размеры, легкость обслуживания и чистки.
  • Недостатки: Ограничение по рабочему давлению и температуре, чувствительность к загрязнениям теплоносителей.
• Спиральные теплообменники: Состоят из двух спирально свернутых листов металла, образующих каналы для теплоносителей.
  • Преимущества: Высокая эффективность теплообмена, устойчивость к загрязнениям, компактные размеры.
  • Недостатки: Сложность изготовления и ремонта, высокая стоимость.
• Воздухо-воздушные теплообменники: Используются для передачи тепла между потоками воздуха. Могут быть пластинчатыми, роторными или камерными.
  • Преимущества: Энергосбережение за счет утилизации тепла вытяжного воздуха, улучшение микроклимата в помещениях.
  • Недостатки: Относительно низкий коэффициент теплопередачи, необходимость в периодической очистке.

Основные типы регенеративных теплообменников

Регенеративные теплообменники менее распространены, чем рекуперативные, но в некоторых случаях они являются более эффективным решением. К ним относятся:

• Роторные теплообменники: Состоят из вращающегося ротора с насадкой, которая попеременно контактирует с горячим и холодным теплоносителем.
  • Преимущества: Высокая эффективность теплообмена, возможность работы с большими объемами воздуха.
  • Недостатки: Наличие движущихся частей, что снижает надежность, возможность переноса запахов и загрязнений между потоками.
• Теплообменники с промежуточным теплоносителем: Используют промежуточный теплоноситель (например, воду или антифриз) для передачи тепла между двумя удаленными друг от друга потоками.
  • Преимущества: Возможность передачи тепла на большие расстояния, простота монтажа.
  • Недостатки: Невысокий коэффициент теплопередачи, необходимость в использовании циркуляционного насоса.

Критерии выбора качественного теплообменника

При выборе теплообменника необходимо учитывать множество факторов, чтобы обеспечить его эффективную и надежную работу.

• Тип теплоносителей: Необходимо учитывать физические и химические свойства теплоносителей, их температуру, давление, вязкость и склонность к загрязнению.
• Тепловая мощность: Определяет количество тепла, которое необходимо передать между теплоносителями.
• Перепад температур: Разница между температурами горячего и холодного теплоносителя.
• Рабочее давление и температура: Максимальное давление и температура, при которых будет работать теплообменник.
• Допустимые потери давления: Потери давления, которые возникают при прохождении теплоносителей через теплообменник.
• Материал: Выбор материала зависит от типа теплоносителей и условий эксплуатации. Наиболее распространенные материалы – углеродистая сталь, нержавеющая сталь, медь, алюминий, титан.
• Габариты и вес: Ограничения по размерам и массе теплообменника, особенно в условиях ограниченного пространства.
• Стоимость: Стоимость теплообменника, а также затраты на монтаж, обслуживание и эксплуатацию.
• Производитель: Выбор надежного и проверенного производителя, который предоставляет гарантию на оборудование и обеспечивает техническую поддержку.
• Сертификация: Наличие сертификатов соответствия требованиям безопасности и качества.

Подбор теплообменника: этапы и расчеты

Подбор теплообменника – это сложный процесс, требующий специальных знаний и опыта. Рекомендуется обратиться к специалистам, которые помогут правильно рассчитать параметры и выбрать оптимальный тип оборудования.

Основные этапы подбора теплообменника:

1. Определение тепловой нагрузки: Расчет количества тепла, которое необходимо передать между теплоносителями.
2. Определение параметров теплоносителей: Сбор информации о физических и химических свойствах теплоносителей, их температуре, давлении и расходе.
3. Выбор типа теплообменника: На основе анализа параметров теплоносителей и требований к системе выбирается оптимальный тип теплообменника.
4. Расчет площади теплообмена: Расчет необходимой площади поверхности теплообмена для обеспечения требуемой тепловой мощности.
5. Выбор типоразмера теплообменника: На основе расчета площади теплообмена выбирается подходящий типоразмер теплообменника из каталога производителя.
6. Проверка гидравлических характеристик: Проверка допустимых потерь давления в теплообменнике.
7. Экономическое обоснование: Сравнение различных вариантов теплообменников по стоимости, эффективности и эксплуатационным затратам.

Выбор теплообменника – ответственная задача, требующая учета множества факторов. Знание основных типов теплообменников, их преимуществ и недостатков, а также критериев выбора качественного оборудования, поможет вам сделать правильный выбор и обеспечить эффективную и надежную работу системы. Не стесняйтесь обращаться к специалистам для консультации и помощи в подборе теплообменника. Правильно подобранный теплообменник позволит вам сэкономить энергию, снизить затраты и повысить эффективность производства.
